Взаимодействие "звезда" (интегрирующая среда)

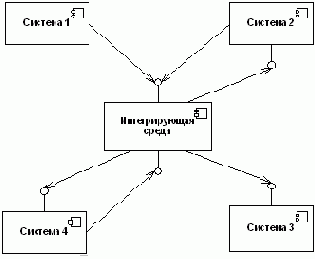

Описание Данный способ взаимодействия характеризуется наличием центрального компонента (интегрирующей среды), управляющего взаимодействием подсистем в рамках информационной системы в целом.

Интегрирующая среда имеет универсальный интерфейс для доступа активных систем. Интегрирующая среда может использовать интерфейсы пассивных систем. Интегрирующая система включает в себя реализацию основных уровней интегрирующей среды: - базовый уровень интегрирующей среды (представляет собой ядро интегрирующей среды. Содержит платформу для исполнения сценариев транзакции, базовый функционал по взаимодействию приложений, службы протоколирования и мониторинга состояния интегрирующей среды); -уровень сценариев интеграции (графическая схема обмена сообщениями между системами, алгоритмы преобразования и маршрутизации этих сообщений); -транспортный уровень интегрирующей среды (физическая доставка сообщений между компонентами); -уровень адаптеров компонентов (взаимодействие с системой посредством ее API, генерация сообщений, передача сообщений базовому уровню посредством транспортного).
